一共有三种主要的网络模型,分别是OSI七层模型,TCP/IP五层模型和TCP/IP 四层模型。

0x01 网络模型

Seven Layers of OSI Model:

7.Application Layer
6.Presentation Layer
5.Session Layer
4.Transport Layer
3.Network Layer
2.Data Link Layer
1.Physical Layer

Five Layers of TCP/IP Model:

5+6+7.Process&Application Layer
4.Transport Layer
3.Network Layer
2.Data Link Layer
1.Physical Layer

Four layers of TCP/IP Model:

5+6+7.Process&Application Layer
4.Transport Layer
3.Network Layer
1+2.Physical Layer

Five Layers of TCP/IP Protocol
Process&Application Layer Message(报文):SMTP,FTP,TELNET,DNS,TFTP,RPC
Transportation Layer Communications Protocol(传输协议):TCP,UDP
Network Layer IP Datagram(IP 数据报):IP(ICMP…),ARP,RARP
Data Link Layer Frame(帧)
Physical Layer Ethernet,Token-Ring,X.25,FDDI

接下来介绍一下在OSI模型中各个layer的用处。

1. Physical Layer(物理层)

物理层用来激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性。为上层协议提供一个可靠的物理媒体。物理层确保数据可以在各种物理媒体上传输

重要设备

  • Repeater(中继器)
  • Hub(集线器)

数据链路层将源自网络层来的数据可靠地传输到相邻节点的网络层。因此,数据链路层拥有这样的一些主要功能: 数据成(frame-数据链路层的基本数据传送单位),物理地址寻址,流量控制,数据检错、重发。

重要设备

  • Bridge(网桥)
  • Switch(交换机)

主要协议

  • Ethernet(以太网协议)

3. Network Layer(网络层)

网络层用来实现两个端系统之间的数据透明传送。网络层拥有这样的一些主要功能: 寻址,路由选择,连接的建立、保持和终止。

主要协议

  • Internet Protocol(因特网互联协议)
  • Internet Control Message Protocol(因特网控制报文协议)
  • Address Resolution Protocol (地址解析协议)
  • Reverse Address Resolution Protocol(逆地址解析协议)

重要设备

  • Router(路由器)

4. Transportation Layer(传输层)

传输层负责将数据可靠的传送到相应的端口,并利用子网的特性为会话层提供建立、维护和取消传输链接的功能。传输层还要处理端口到端口的差错控制和流量控制问题。

数据传送的协议数据单元称为datagram(段、报文)

主要协议

  • Transmission Control Protocol(传输控制协议)
  • User Datagram Protocol(用户数据报协议)

重要设备

  • 网关

5. Session Layer(会话层)

会话层管理主机之间的会话进程,校验数据的同步

6. Presentation Layer(表示层)

表示层保证一个主机应用层的信息可以被另一个主机的应用层理解。表示层用数据的加密、压缩、格式转换等来对数据包进行转化。

7. Application Layer(应用层)

为操作系统和应用程序提供访问网络服务的接口。

重要协议 in Session Layer、Presentation Layer、Application Layer

  • FTP(文件传送协议)
  • Telnet(远程登录协议)
  • DNS(域名解析协议)
  • SMTP(邮件传送协议)
  • POP3(邮局协议)
  • Hyper Text Transfer Protocol(超文本传输协议)

0x02 IP地址

IP地址是四串用"."连接起来的数字。例如192.156.122.122。转化为二进制便是8*4位。

每个ip地址便有网络标识段和主机标识段构成。

在二进制下,当主机号全为0,则代表了网络号所代表的网络。

在二进制下,当主机号全为1,则向网络号所代表的网络中发放广播。改网络内的所有主机都能收到广播信息。这样的地址被称为Broadcast Address(广播地址)

255.255.255.255为受限的广播地址。受限广播地址只能用于本地网络,不能跨子网传播。

0.0.0.0常用与寻找自己的IP地址

127.0.0.0/8(/8为子网掩码)被用作回环地址。回环地址表示本机的地址,常用与对本机的测试。

A、B、C、D类地址

A类地址以0开头(二进制下),第一个字节(二进制下的前八位数字)作为网络标识段,地址范围为:0.0.0.0~127.255.255.255

B类地址以10开头(二进制下),前两个字节作为标识段(二进制下的前十六位数字),地址范围是:128.0.0.0~191.255.255.255

C类地址以110开头(二进制下),前三个字节作为标识段(二进制下的前二十四位数字),地址范围是:192.0.0.0~223.255.255.255

D类地址以1110开头,地址范围是224.0.0.0~239.255.255.255,D类地址作为Multicast Address(组播地址)(一对多的通信)

A、B、C、D类私有地址(Private Address)

Private Address 也叫专有地址,只具有本地意义。
A类私有地址:10.0.0.0/8,范围是:10.0.0.0~10.255.255.255
B类私有地址:172.16.0.0/12,范围是:172.16.0.0~172.31.255.255
C类私有地址:192.168.0.0/16,范围是:192.168.0.0~192.168.255.255

子网掩码以及网络划分

随着网络应用的扩大,由于IPv4网络标识段太长,而主机标识段太短的弊端暴露了出来。即主机地址越来越少。因此人们采用子网即对一个高类别的IP地址进行再划分,以形成多个子网,提供给不同规模的用户群使用。。

如何计算子网掩码呢,例如 192.168.0.5/24。
24 在在这意味着IP地址(二进制下)前24位为网络标识段,之后的8位为主机标识段。
子网掩码便是24个1加8个0.即为255.255.255.0
在一个/24的子网下共可以容纳2**8-3个主机(减去网关地址,广播地址以及网络地址)。

ARP 协议

即根据IP地址获取物理地址(MAC地址)

TCP 协议

TCP是面向连接的,可靠的字节流服务

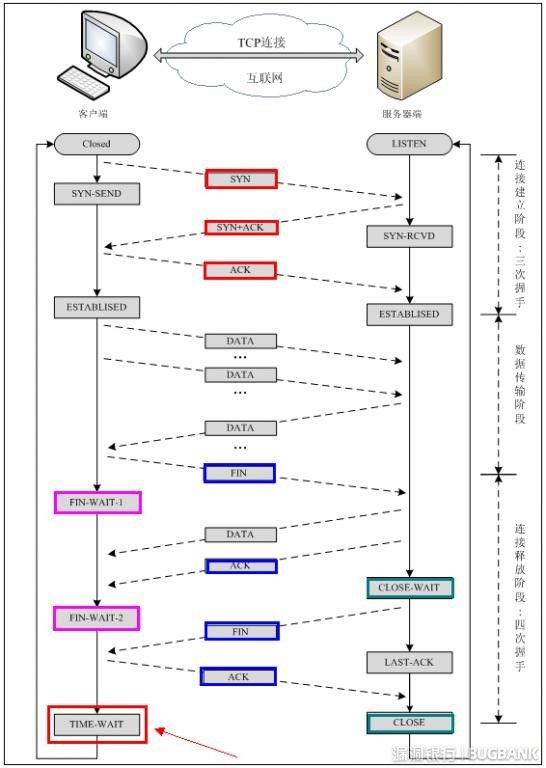

TCP的三次握手和四次挥手

UDP 协议

DP是面向无连接的,不可靠的数据报服务。
UDP与TCP位于同一层。它是面向无连接的通讯协议。UDP不管数据包的顺序、错误或重发。所以UDP用于面向查询应答的服务,只需交换较小信息量的服务。

DNS协议

Domain Name System(DNS) 用来将url转换为IP地址。

NAT协议

NAT网络地址转换(Network Address Translation)是一种将私有(保留)地址转化为合法IP地址的转换技术。例如现在运营商运用NAT技术,一个小区同用一个出口IP。

DHCP协议

DHCP动态主机设置协议(Dynamic Host Configuration Protocol)用来动态地给内部网络或网络服务供应商自动分配IP

HTTP协议

超文本传输协议(HTTP,HyperText Transfer Protocol)用来向服务器请求数据。
